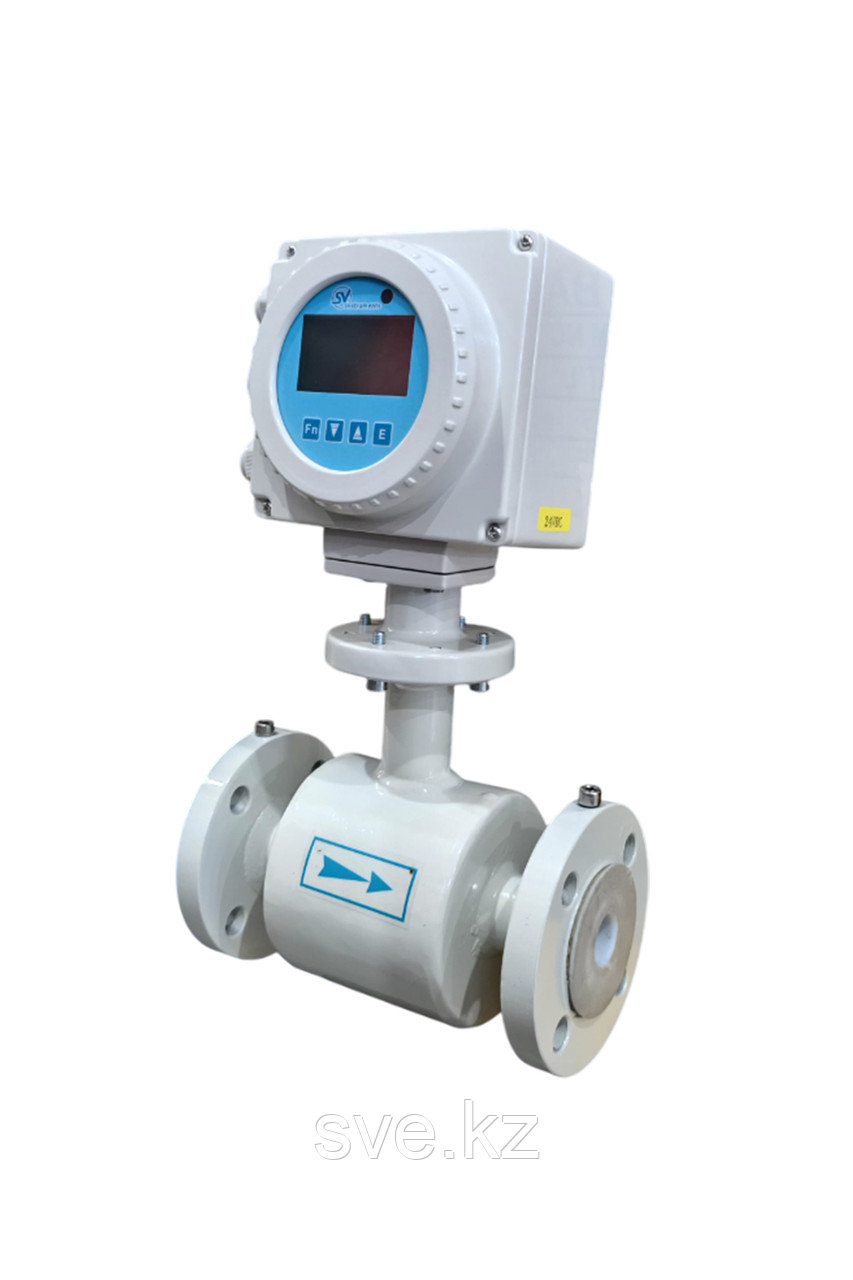

Расходомер SV SMF32

Электромагнитный расходомер (или магнитно-индукционный расходомер) – это современное средство измерения объемного расхода жидкости, основанное на принципе электромагнитной индукции. В отличие от механических расходомеров, такие приборы не имеют подвижных частей, что обеспечивает высокую надежность, стабильность показаний и долговечность. Они широко применяются в системах водоснабжения, водоотведения, пищевой, химической, фармацевтической, энергетической и других отраслях промышленности.

Принцип действия

Работа электромагнитного расходомера основана на законе Фарадея, который гласит: если проводящая среда перемещается в магнитном поле, то в перпендикулярном направлении возникает электродвижущая сила (ЭДС), пропорциональная скорости движения среды.

Измерительная труба расходомера представляет собой цилиндр, по бокам которого размещены два электрода. Перпендикулярно оси трубы расположен индуктор, создающий магнитное поле. При протекании электропроводящей жидкости через магнитное поле на электродах возникает напряжение, величина которого пропорциональна скорости потока. Зная площадь поперечного сечения трубы, электронный блок рассчитывает объемный расход.

Характеристики:

• Номинальный диаметр 32 мм.
• Материал электрода: Хастеллой.
• Тип крепления: фланцевое из углеродистой стали.
• Максимальное давление: 1.6 МПа.
• Материал футеровки: FEP/PTFE/Полиуретан.
• Температура жидкости: до 80ºС Цельсия.
• Исполнение: Компактное исполнение.
• Напряжения питания: 24 В/220 В.
• Вых. сигнал: 4-20мА, импульсный, RS485 MODBUS.
• Диапазон расхода: 1,5 -29 м3/ч.
• Степень защиты: IP65/IP68.
• Основная погрешность: ± 0,5%.
• Первичная поверка: имеется.
• Межповерочный интервал: 4 года.
• Наличие ИК пульта управления.
