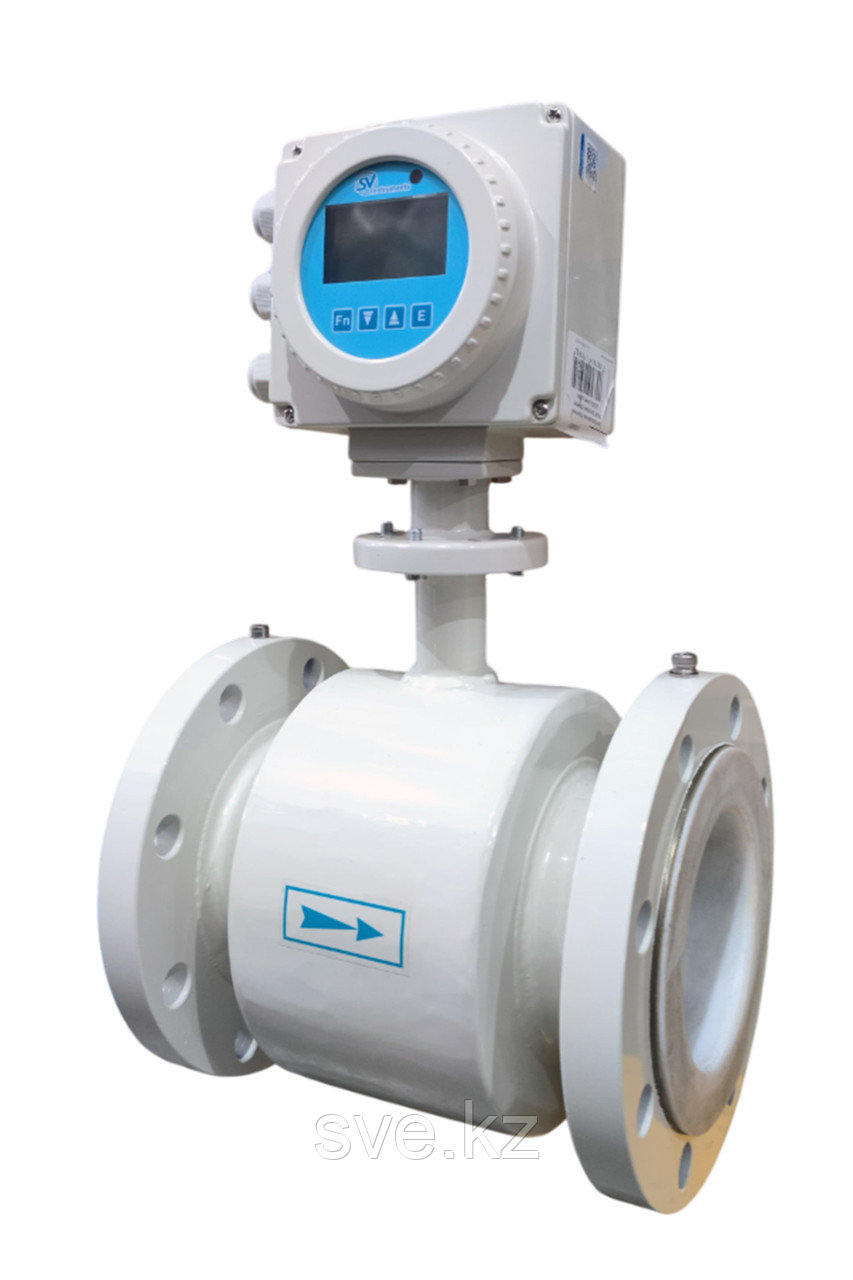

Расходомер SV SMF150

Электромагнитный расходомер SV SMF150 – это прецизионный прибор, предназначенный для измерения объема проводящих жидкостей, включая агрессивные, загрязненные и вязкие среды, в трубопроводах с диаметром условного прохода 150 мм. Данный тип расходомера относится к категории объемных измерителей, в которых используется явление электромагнитной индукции, открытое Майклом Фарадеем, применительно к движущейся жидкости в магнитном поле.

Расходомер SV SMF150 спроектирован и выпускается в соответствии с международными стандартами точности и надежности, что делает его универсальным решением для водоснабжения, водоотведения, химической и пищевой промышленности, металлургии, фармацевтики и других отраслей, где требуется безнапорное или напорное измерение расхода.

Принцип работы электромагнитного расходомера основан на законе электромагнитной индукции Фарадея. Согласно этому закону, при движении проводящей жидкости перпендикулярно к магнитному полю внутри измерительной трубки, в жидкости индуцируется электродвижущая сила (ЭДС), пропорциональная скорости потока. Эта ЭДС улавливается парой электродов, установленных в стенках трубы, и преобразуется в электрический сигнал, который далее обрабатывается преобразователем и отображается в виде расхода (м³/ч, л/с и т.д.).

Характеристики:

• Номинальный диаметр: 150 мм.
• Материал электрода: Хастеллой.
• Тип крепления: фланцевое из углеродистой стали.
• Максимальное давление: 1.6 МПа.
• Материал футеровки: FEP/PTFE/Полиуретан.
• Температура жидкости: до 80ºС Цельсия.
• Исполнение: компактное исполнение.
• Напряжения питания: 24 В/220 В.
• Вых. сигнал: 4-20мА, импульсный, RS485 MODBUS.
• Диапазон расхода: 32-636 м3/ч.
• Степень защиты: IP65/IP68.
• Основная погрешность: ± 0,5%.
• Первичная поверка: имеется.
• Межповерочный интервал: 4 года.
• Наличие ИК пульта управления.
