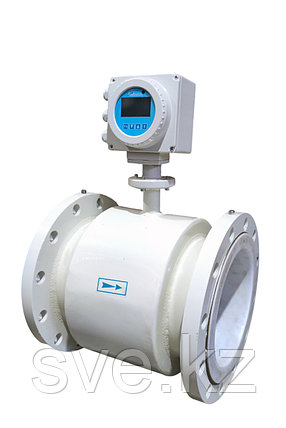

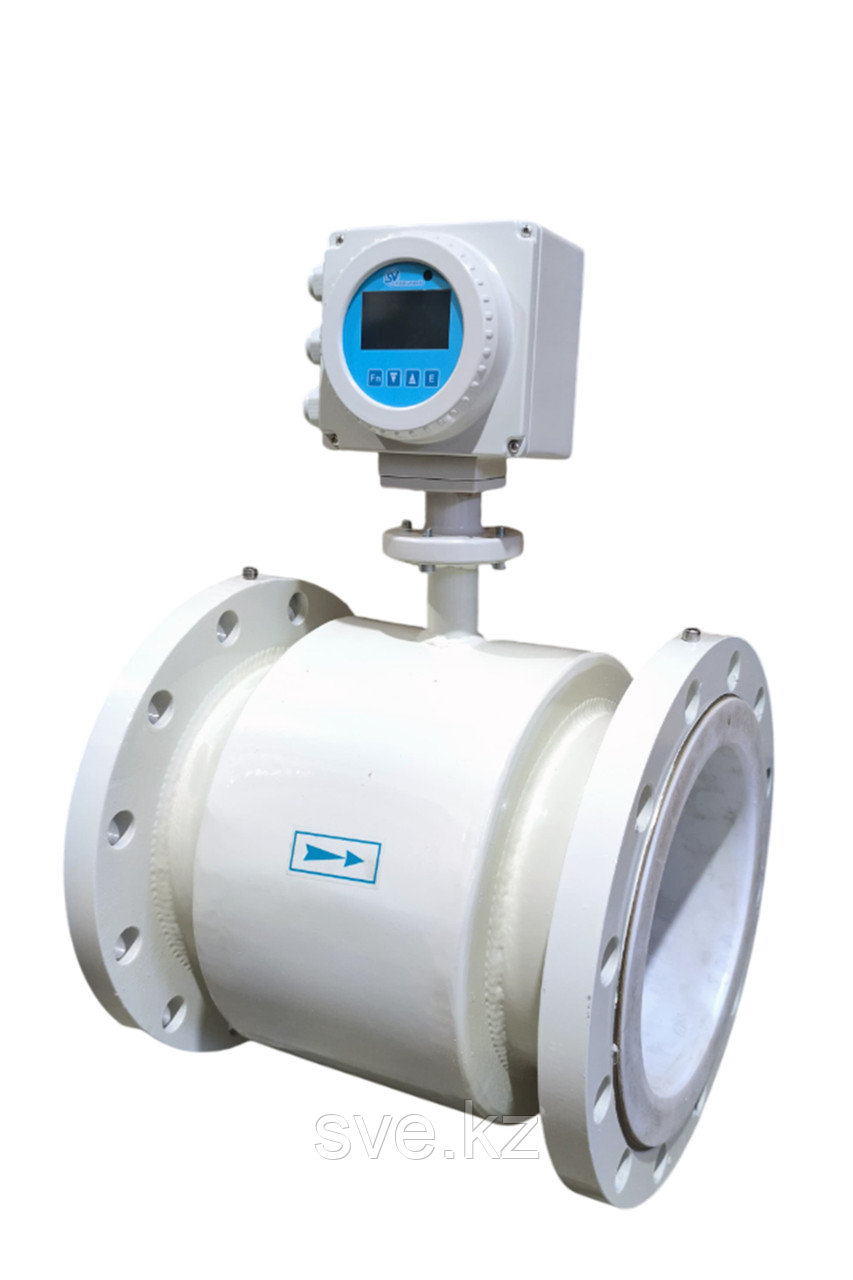

Расходомер SV SMF250

Электромагнитный расходомер SV SMF250 представляет собой высокоточное устройство, предназначенное для измерения объема жидкостей, обладающих электропроводностью. Расходомер работает на основе принципа электромагнитной индукции, открытого Майклом Фарадеем, и широко применяется в различных отраслях промышленности – водоснабжении, водоотведении, химической, пищевой, целлюлозно-бумажной и других сферах. Модель SMF250 относится к серии расходомеров большого диаметра, специально разработанных для учета и контроля больших объемов жидких сред в трубопроводах диаметром 250 мм.

Принцип действия

Работа расходомера основывается на законе Фарадея: при прохождении электропроводящей жидкости через магнитное поле, перпендикулярное направлению потока, в измерительных электродах возникает ЭДС (электродвижущая сила), пропорциональная скорости потока. Эта ЭДС улавливается чувствительными электродами, преобразуется в электрический сигнал, а затем интерпретируется электронным модулем в объемный расход.

Для точного измерения система требует, чтобы жидкость имела минимальную электропроводность, как правило, не ниже 5 мкСм/см. Расходомер не имеет подвижных механических частей, что делает его особенно надежным и устойчивым к износу при длительной эксплуатации.

Характеристики:

• Номинальный диаметр: 250 мм.
• Материал электрода: Хастеллой.
• Тип крепления: фланцевое из углеродистой стали.
• Максимальное давление: 1.6 МПа.
• Материал футеровки: FEP/PTFE/Полиуретан.
• Температура жидкости: до 80ºС Цельсия.
• Исполнение: компактное исполнение.
• Напряжения питания: 24 В/220 В.
• Вых. сигнал: 4-20мА, импульсный, RS485 MODBUS.
• Диапазон расхода: 88-1770 м3/ч.
• Степень защиты: IP65/IP68.
• Основная погрешность: ± 0,5%.
• Первичная поверка: имеется.
• Межповерочный интервал: 4 года.
• Наличие ИК пульта управления.
