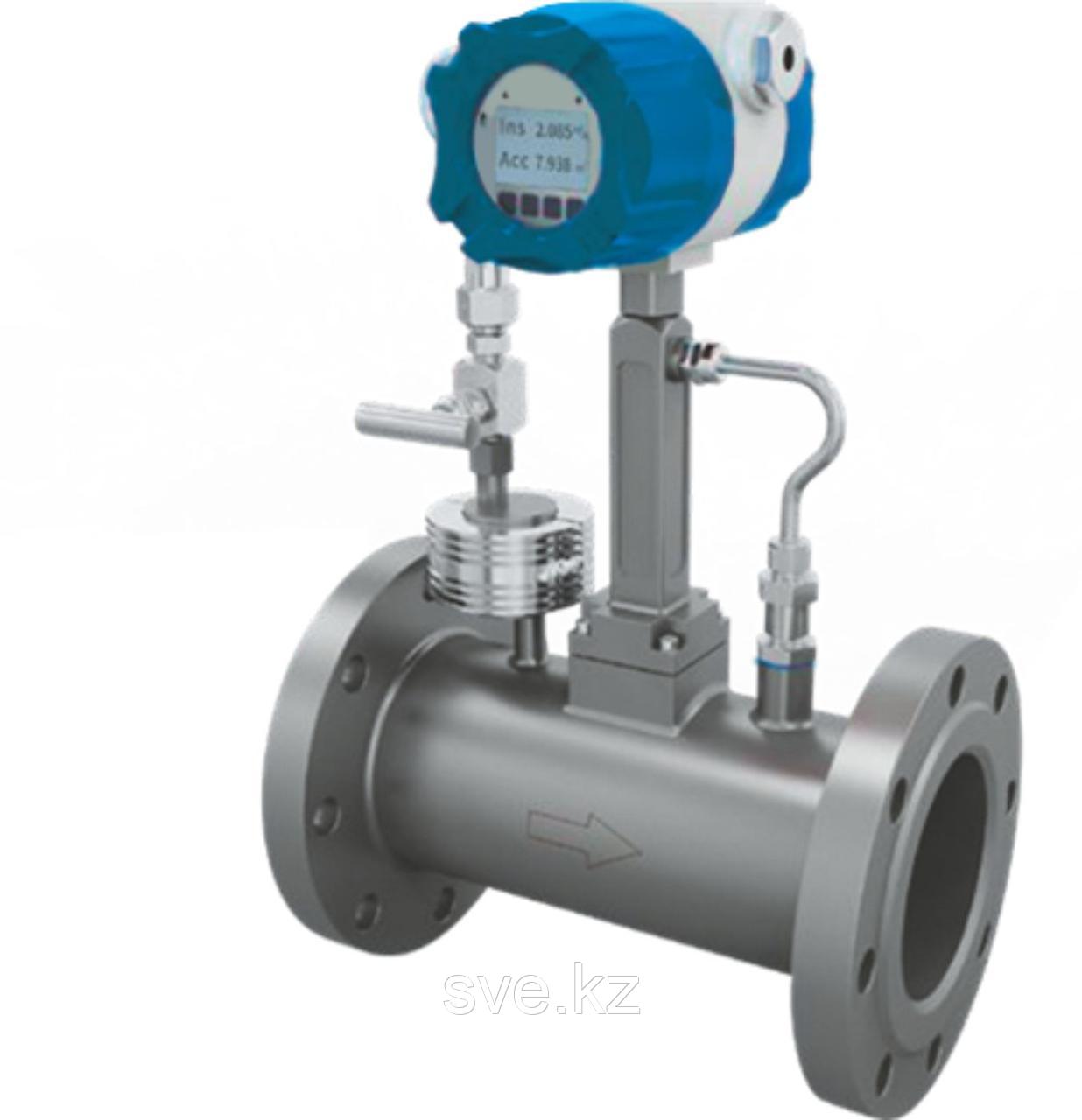

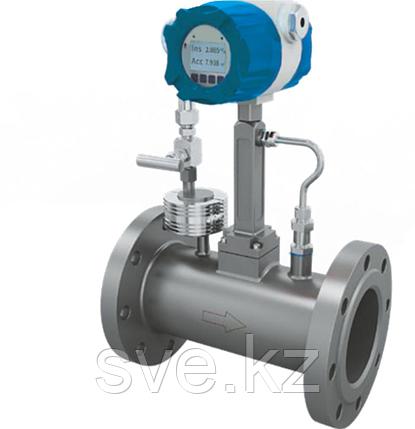

Расходомер SV VXF 100

Вихревой расходомер SV VXF 100 – это современное измерительное устройство для учета объемного или массового расхода жидкостей, газов и насыщенного пара в трубопроводах с условным проходом DN100. Он разработан для применения в промышленных, энергетических и коммунальных системах, где требуется долговечный, точный и стабильный учет потоков при минимальном обслуживании.

Принцип работы основан на физическом явлении, известном как вихревая дорожка Кармана. Когда поток рабочей среды встречает на своем пути специальный вихреобразователь, за ним формируется чередующаяся серия вихрей. Частота этих вихрей прямо пропорциональна скорости потока. Датчики прибора регистрируют эти колебания давления и преобразуют их в электрические сигналы, которые далее обрабатываются встроенной электроникой. После учета температурных и давленческих поправок прибор выдает данные о текущем расходе и объеме.

Характеристики:

• Номинальный диаметр 100 мм.
• Материал корпуса: нерж. сталь.
• Присоединение: фланцевое.
• Номинальное давление: DN15~DN50，≤2.5 МПа, DN65~DN300，≤1.6 MПa.
• Температура жидкости: от -40 до +100 С°.
• Компенсация температуры и давления.
• Точность ±1%，±1.5%
• Питание 220VAC/24VDC.
• Питание от батареи：3.6V.
• Импульсный выход；4～20 mA ток, RS486.
